JCMsuite：旋轉對稱發射器

示例取自Gregersen等人[1]。幾何形狀為非理想微柱結構：

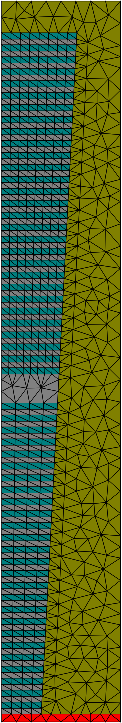

單光子柱發射器（旋轉對稱）


多層膜是在布局文件layout.jcm中由外部形狀為梯形的特殊原始多層創建的（見下文）。



參數掃描

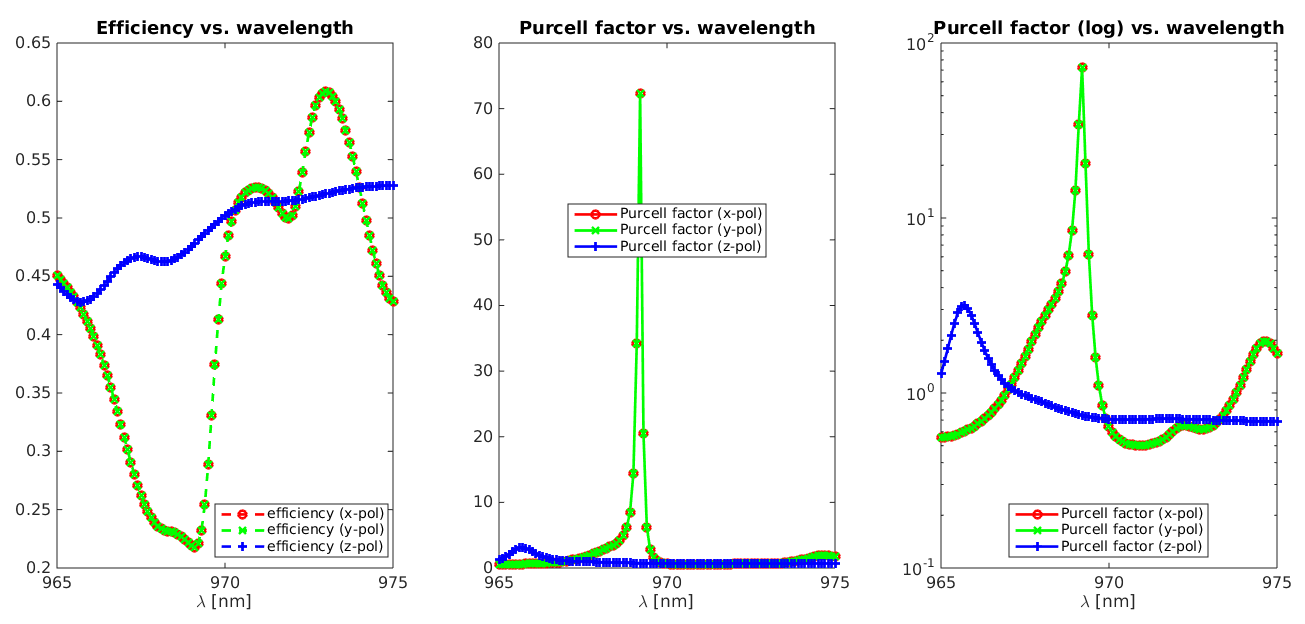

Matlab®腳本data_analysis/run_scan_wavelength.m對偶極子源的波長進行掃描并產生以下曲線，顯示了該設備的效率和Purcell因子（此處為直柱）：




效率vs波長  Purcell因子vs波長  Purcell因子vs波長

左：微柱發射器相對于波長的效率。  右：Purcell因子



警告

由于波長掃描的采樣率為0.1nm，Purcell因子的最大值丟失（遠高于80）

近場和遠場圖@969nm



下圖顯示了直柱和上述非理想柱的三個偶極子的近場和遠場強度

（垂直偶極子極化的偽彩色圖與水平偶極子的比例不同）。

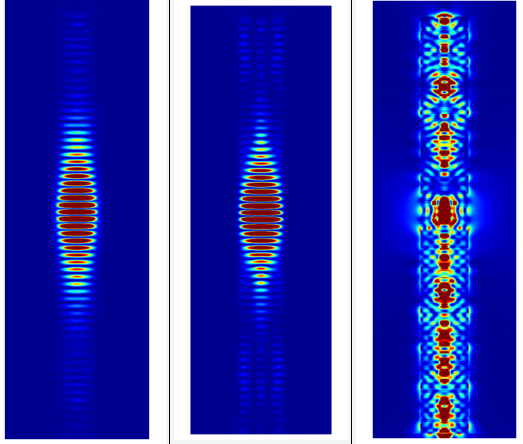

x,y,z極化偶極子強度（@969nm），直柱

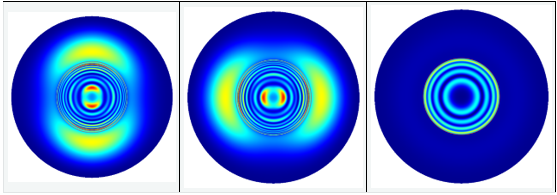

x,y,z極化偶極子（@969nm）的上遠場（在空氣中）, 直柱

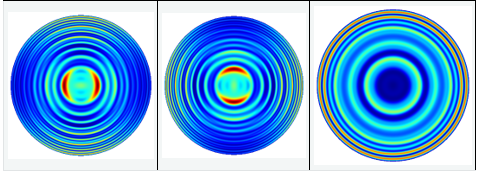

x,y,z極化偶極子（@969nm）的低遠場（在基質中）, 直柱






喇叭形支柱

x,y,z極化偶極子的強度（@969nm），斜柱）



x,y,z極化偶極子（@969nm）的上遠場（在空氣中）, 斜柱





x,y,z極化偶極子（@969nm）的低遠場（在基質中）, 斜柱





參考文獻



[1]N. Gregersen, T. R. Nielsen, et al., Quality factors of nonideal micro pillars, APPLIED PHYSICS LETTERS 91, 011116 (2007)
