TechWiz LCD 2D應用：IPS電極仿真

可變量功能（Variable）和連接功能（Link）是可以方便用戶對于結構中存在變量，以及同時存在多個變量時的仿真，可變量功能可以一次計算多種仿真條件，從而用戶可以很容易地對各種條件下的數據進行比較和分析，而連接功能可以同時改變兩個或兩個以上的條件，在某些數據復雜的情況下可以簡化數據，降低運算量。其含義解釋可參考下圖



本案例在一個簡化的IPS結構來使用變量和連接的功能



1. 建模任務

1.1堆棧結構

1.2本案例中將電極寬度作為可變量，并將變量使用連接功能連接起來，從而查看幾個電極寬度同時變化時對應的參數


2. 建模過程

2.1在堆棧結構中指定需要作為可變量的參數，如下圖。



分別選中三個“Mask”

將“Mask”中的寬度選為“Variable”

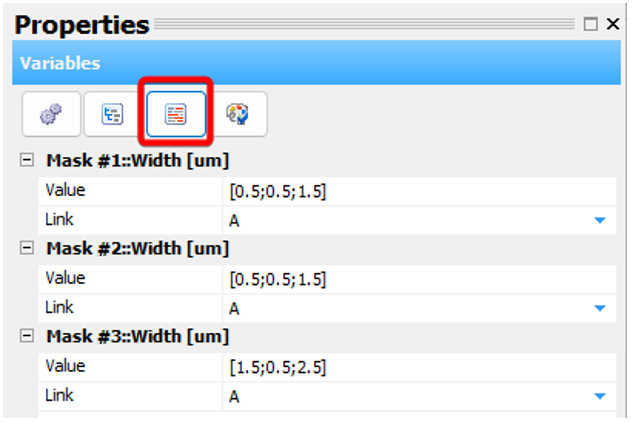

2.2對掩膜寬度設置變量，并“link”起來

上圖中“Link”符號一樣的參數都會被連接起來，相互連接的參數需要變量個數一致，如“Mask 1”的寬度設置了三個變量，則其余連接的掩膜寬度也需要設置三個變量



3. 結果查看

3.1 結構與透過率。可以在右側直接選擇不同的變量，來查看不同變量下的狀態，如下圖

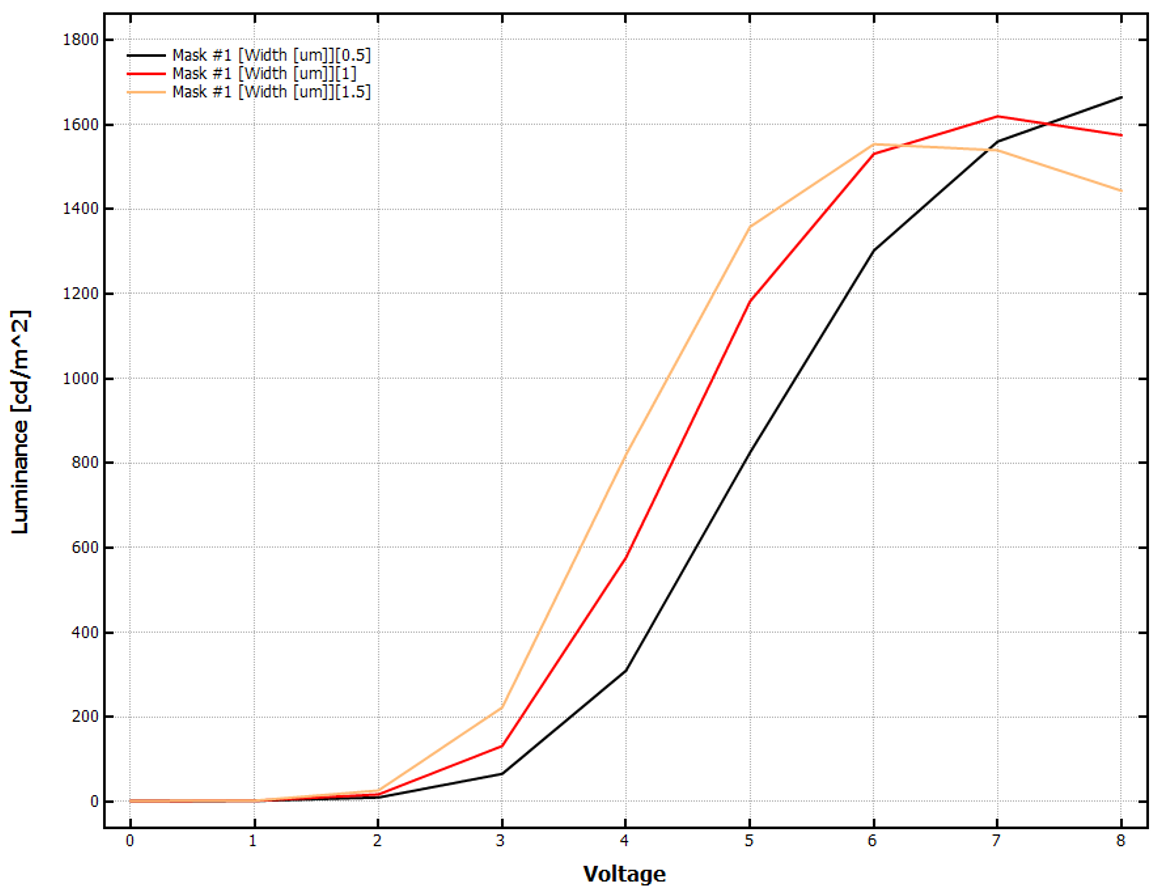

3.2 不同電極寬度下的圖表
