全新的VirtualLab Fusion 2025.1-功能概述
(三) 視圖和數據可視化
重新設計的衍射級次圖表
• 為增強實用性，衍射級次圖已全面升級:
‐ 新的自定義功能
▷通過“屬性瀏覽器”可全面設置顏色、符號和樣式
▷持久有效的級次標簽，便于快速識別
‐ 性能改進
▷針對具有大量級次的系統優化了渲染功能
▷參數調整的交互過程更流暢
全向極坐標圖
• VirtualLab Fusion的極坐標圖視圖（polar diagram view）現在可以無縫處理 0°-360° 的數據范圍，在適當情況下會自動顯示完整的 2π 圓。
• 此增強功能為完整的角度數據集提供了更直觀的可視化效果.
• 主要特性:
‐ 自動檢測 >180°的范圍，觸發全向顯示
‐ 非常適合覆蓋所有角度的參數掃描結果
‐ 保留所有現有的極坐標圖自定義選項
實時3D系統視圖更新
• 3D 系統視圖的增強現在提供實時可視化（real-time visualization）功能:
‐ 激活 / 停用光學表面
‐ 啟用 / 禁用追跡序列
• 主要優勢:
對系統配置變化的即時反饋
更清晰地排查光線路徑和元件作用的問題
交互式探索序列依賴性
新的視圖配置快捷方式
• 讓工作流程的操作更快捷，我們引入了:
– 3D 視圖增強
測量時按住 Ctrl 鍵可吸附到完美的水平 / 垂直對齊狀態。
– 數據陣列視圖優化
Ctrl + 雙擊可立即將標記設置為可見數據范圍。

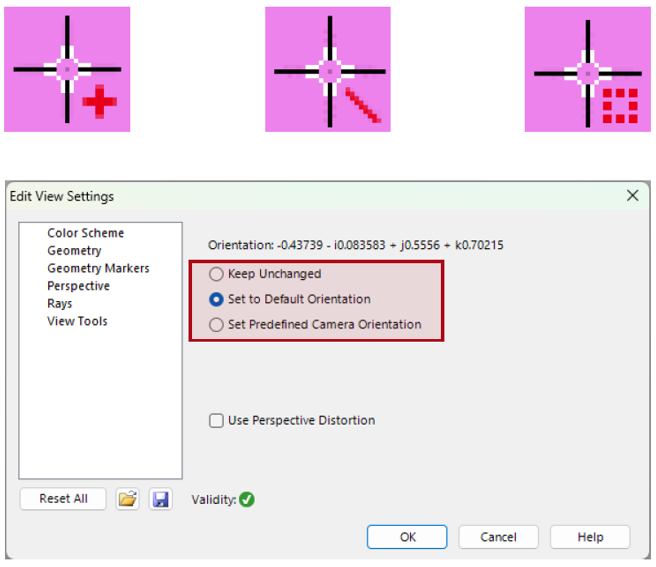

數據陣列視圖和 3D 視圖設置的增強
• 數據陣列視圖
新的上下文型光標圖標現在會以視覺方式直觀地顯示當前的交互模式（點選、線選或矩形標記選擇）。
• 3D 視圖設置
新增支持從視圖設置對話框直接重置為默認相機方向。
改進的屬性瀏覽器界面
• 作為 VirtualLab 的中央控制面板之一，屬性瀏覽器（property browser）現在具有如下功能:
‐ 精簡的布局-可編輯和只讀參數的組織方式得到了改進
‐ 優化的視覺設計 – 新的配色方案以便更清晰地識別參數
‐ 保持一致的只讀顯示 -統一呈現不可編輯的值
• 這些改進加快了工作流程的進行速度，同時又保留了瀏覽器的全面功能。
(四) 系統構建塊
改進的材料和均勻介質配置
• VirtualLab Fusion 現在支持定義材料和均勻介質的吸收特性:
‐ 材料（Materials） 可以包含吸收系數以實現完整的光學常數定義
‐ 均勻介質（Homogeneous media） 在保持常數n的同時，增加了可選的吸收項
• 些更新在保持簡潔性的同時，實現了更真實的建模。
區域分割選項的增強
• VirtualLab Fusion已經允許將區域分割為任意更小的區域，包括方便地將調制區域轉換為具有恒定光柵特性的分割區域。
• 現在的2025.1版本中,我們?yōu)榉指罟ぞ咛砑恿艘豁楆P鍵增強功能:能夠在分割區域之間引入間隙，這使得：
‐ 模擬制造公差和物理間距。
‐ 更好地表示實際制造過程中的限制因素。
光柵的增強型查找表（Lookup Table）處理
• 我們使光柵查找表的使用更加透明和靈活。
• 現在可以:
‐ 查看存儲的結果以了解那些內容已被緩存
‐ 必要時通過刪除查找表有選擇地進行清理，以進行新的計算
(五) 導入 / 導出
無網格數據的導出
• VirtualLab Fusion擴展了其導出功能，包括無網格點云數據，補充了現有的等距數據導出功能。
• 新的導出工具能夠以您所期望的靈活性處理無網格數據:
‐ 選擇特定的量進行導出
‐ 需要時選擇子范圍
‐ 使用不同的分隔符自定義文件格式

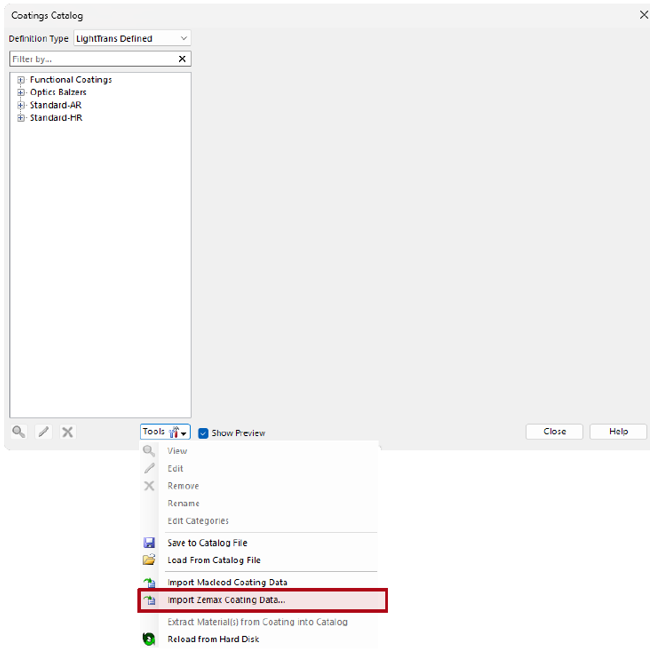

從 Zemax 系統導入膜層
• VirtualLab Fusion 2025.1引入了從 Zemax 透鏡系統自動導入膜層的功能，以及一個用于直接目錄集成的專用工具。
• 這實現了以下關鍵功能:
‐ 系統導入:
涂層隨導入的 Zemax 設計自動轉移
‐ 目錄工具:
從 Zemax 文件手動將膜層添加到用戶目錄
‐ 全面支持:
處理真實、理想和加密的膜層
(六) 實用性
程序數據同步的增強
• VirtualLab Fusion的自動更新系統已進行升級，以便于更簡便的維護和更完善的用戶控制.
• 主要改進:
‐ 標準用戶訪問:新的本地目錄不需要管理員權限。
‐ 主動通知:啟動時若有更新可用，會提醒用戶。
‐ 一鍵同步:輕松管理目錄、手冊等各類資料，省時省力。
過渡到 XML 文件格式
• VirtualLab Fusion 現在完全使用基于 XML 的文件存儲，完成了從 legacy 二進制格式的遷移。
• 因此致使:
‐ 新的默認格式:所有文件現在僅以我們優化的 XML 格式保存
‐ 向后兼容性:現有的二進制文件仍然可以打開
‐ 轉換建議:用戶應將較舊的文件更新為 XML 格式
• 此改變備于:
.NET 8.0+ 兼容性
提升長期文件穩定性

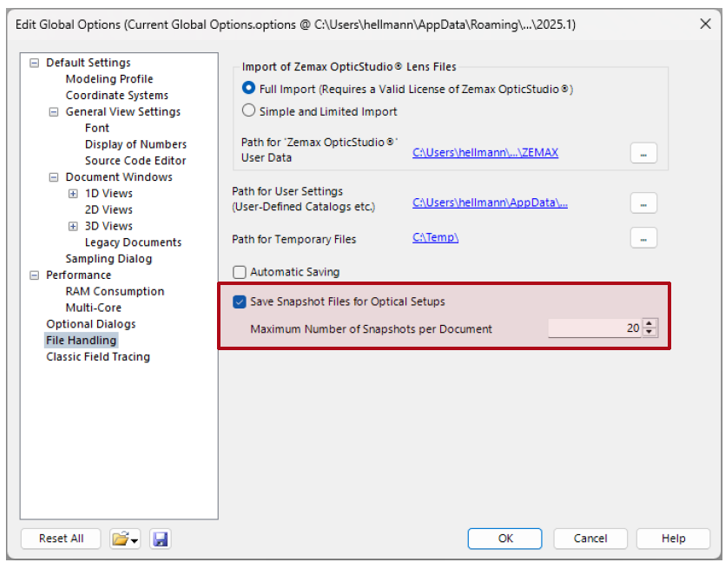

快照管理的高級選項
• VirtualLab Fusion 2025.1增加了對光學設置快照的新控制
• 新功能包含:
‐ 在 VirtualLab Fusion 中，可將任何光學設置的最大快照數量設置為全局選項。
‐ 當達到限制時，系統會自動用新快照替換最舊的快照。
‐ 快照生成與變更觸發的捕獲配合使用。
表格編輯選項的增強
• 我們在 VirtualLab Fusion 中增強了處理探測器結果的方式。探測器結果表格現在支持用戶自定義評論，通過直接在結果中添加有意義的注釋，更容易跟蹤和比較模擬結果。
• 對于表格內的所有物理值輸入（例如在參數運行中），我們標準化了統一的輸入控件。這在輸入數值時帶來了一致的行為和驗證。
VirtualLab Fusion 2025.1 發布亮點
• 核心功能升級
‐ 全新插件架構
‐ 優化的工作流程控制
‐ 增強的數據可視化功能
• 聚焦高級解決方案
‐ 脈沖建模和分析
‐ 高級偏振研究
‐ 以及更多…
• VirtualLab Fusion助您體驗更快、更靈活的多尺度光學模擬。
|
