OCAD應用：菲涅爾透鏡初始結構設計



圖1.菲涅爾透鏡結構形式


菲涅爾透鏡是一種利用多層環形圓錐表面構成的特殊面型結構，用以使光線按預定會聚角會聚的光學元件，他等效于一個球面透鏡，如圖2所示。菲涅爾透鏡多用于要求結構簡單的大孔徑非成像系統，特別是照明系統更為常見。這類系統往往只需要一個單片透鏡，工藝簡單可以模壓成形。在對該類透鏡初始結構設計時利用 OCAD 程序也非常簡單。只要在數據表格中的“表面面型”欄內選擇“菲涅爾面”，接著界面會出現菲涅爾面型設計窗體如圖3。在此窗體表格內首先 利用其中“下插入”或“刪除”工具按鈕確定菲涅爾面的環形圈數，再給出菲涅爾面的表面等效焦距值，進一步按“確定”按鈕即可自動算出該菲涅爾面的各環錐面傾斜角度值。



圖2.菲涅爾透鏡設計菜單


圖3.菲涅爾表面設計窗體


菲涅爾面的基底一般是平面，有時為了某種特殊用途也可以是球面，但這時的球面半徑僅僅只作為菲尼爾面的基底，沒有像球面透鏡那樣具有光焦度的貢獻。決定該面光焦度的是菲涅爾面的等值焦距而不是該面基底半徑。帶有球面基底的菲尼爾面的設計方法與以上相同。

由圖3可以看出，OCAD 在對菲涅爾透鏡自動設計時可以嚴格把各環帶中點的光線匯聚于一點，但對于整個環帶菲涅爾透鏡而言，其橫向像差取決于環帶寬度，因為就每個環帶而言只是個平面光錐，只使光線轉折不能會聚也不能消色差。菲涅爾透鏡的光斑點列圖如圖4。




圖4.菲涅爾透鏡光斑點列圖

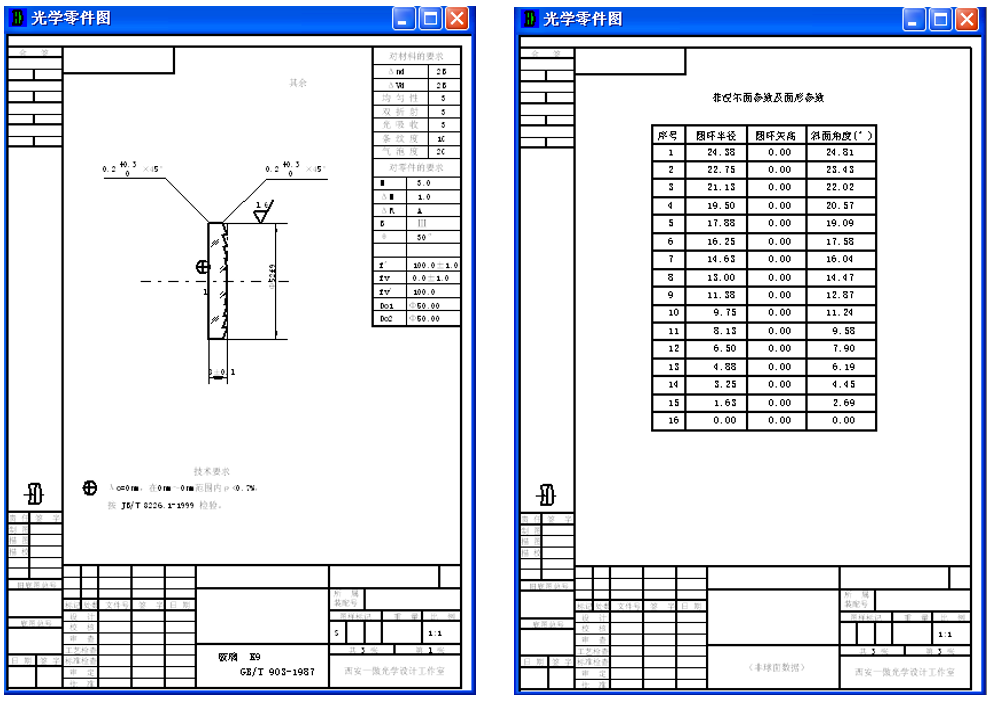

圖5.菲涅爾透鏡光學零件圖


對帶有菲涅爾面型的光學系統（菲涅爾透鏡）設計完成之后，OCAD 可以像其他非球面鏡一樣繪制各種光學圖紙。在繪制零件圖是還可以繪出菲涅爾面的所有面型參數，如圖5所示。
