在本次案例中，您將學習如何設計具有啁啾和切趾的光纖布拉格光柵。這種光柵可用于光纖色散補償。
步驟1
首先新建一個項目。然后，選擇五個可用模塊中的一個來使用: Single Fiber, Fiber Coupler, Single Waveguide, Waveguide Coupler, 和Other Waveguide。
選擇Single Fiber：
1. File > New
2. 在“New”對話框中，單擊“Single Fiber”選項
我們將模擬如圖1所示的二維光柵布局。
步驟2

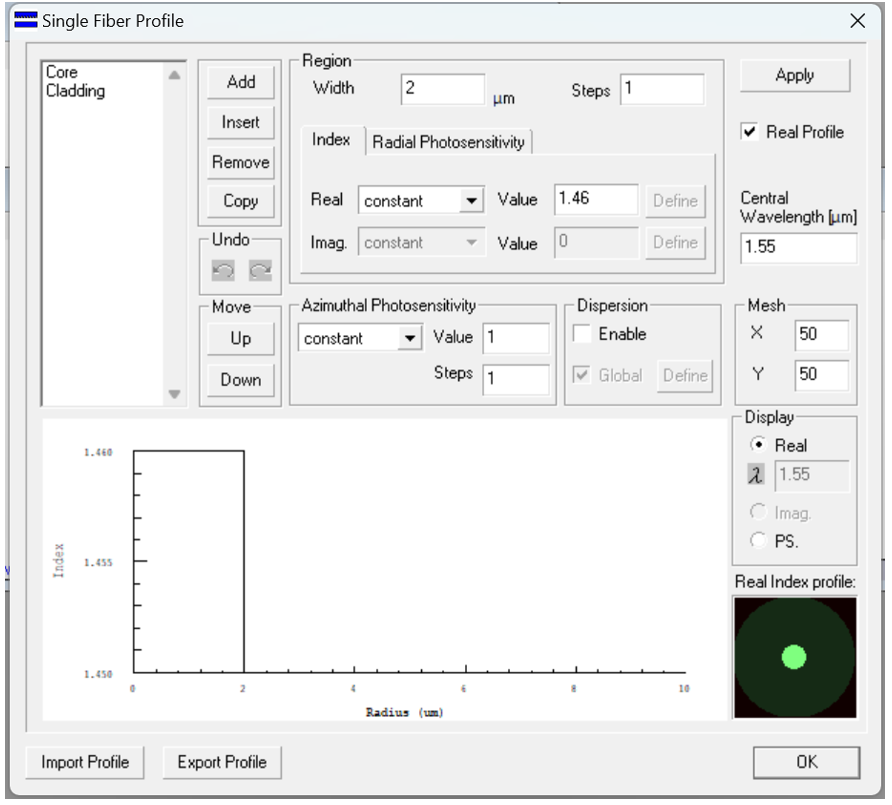

接下來，您將為單個光纖定義某些參數。在“Single Fiber”對話框中，您可以設置以下特性: Index Profile, Photosensitivity Profile, Number Of Points In Mesh, Central Wavelength等。
打開“Single Fiber”對話框：
1. 在工程窗口，點擊Fiber/Waveguide Parameters按鈕
系統彈出“Single Fiber”對話框
注意:本案例您將使用默認參數，因此不必更改任何預定義選項。
2. 點擊OK關閉“Single Fiber”對話框
步驟3
在這一步中，您將訪問列表中的光纖/波導結構的計算模式。你使用的光纖是單模光纖。
打開列表中的計算模式：
1. 在菜單的“Parameters”中單擊“Mode …”。
2. Input Amplitude設置為1，Phase設置為0。
3. 單擊OK按鈕。
注意:如果您選擇使用單光纖模塊或單波導模塊，您將看到在對話框中只有一個模式列表。如果您正在使用其他模式，您將看到對話框中有兩個可用的列表。
步驟4
在這一步中，您將學習如何打開Grating Manager對話框以及如何訪問Grating Definition對話框，在該對話框中您可以定義每個光柵的參數。Grating Manager為您提供了光柵對象的列表(以及關于這些對象的一些重要信息)，并允許您添加，刪除或復制光柵或相移。
打開Grating Manager對話框：
1. 在菜單的“Parameters”中單擊“Grating…”
2. 在Grating Manager對話框中，雙擊光柵1對象，打開Grating Definition對話框。
步驟5
在這一步中，你將在Grating Definition對話框中定義你正在使用的光柵的參數。
定義光柵參數：
1. 在Grating Definition 對話框的“Grating Shape”列表框中，選擇“sine”。
2. 在“Average Index”對話框中選擇“uniform”。
3. 在“Index Change”框中，確保將指數設置為0。
4. 在“Period Chirp”列表框中選擇“linear”。
5. 在“Total Chirp”框中，鍵入2。
6. 在“apodiization”列表框中選擇“User Defined”。
7. 在“Ind. Mod.”框中，輸入0.0006。
8. 在“Number of Segments”框中，輸入101。
注意:您將注意到，對于某些參數，您可以使用預定義的函數或用戶定義的選項。注意，當您從apodiization列表框中選擇User Defined選項時，將啟用Define按鈕。
光柵將通過在“Number of Segments”框中輸入的段數來定義。所有的部分將被視為一個單一的均勻光柵。通過增加片段的數量，可以獲得更好的精度。但是，計算時間隨著段數的增加而增加。
步驟6
在這一步中，您將學習如何在“User Defined”對話框中編寫函數。“User Defined”對話框允許您使用基本語法對函數進行編程，并通過按下“顯示”按鈕對函數進行可視化測試。在此步驟結束后，您將完成定義光纖布拉格光柵的所有必要參數。
編程與測試函數：
1. 在Grating Definition對話框中，單擊已啟用的User Defined按鈕。
2. 在“User Defined Function”對話框中，刪除編輯窗口中的所有內容(其中已經默認定義了一個函數)，并編寫以下函數:
w = 0.7
exp(-(2*(x-Length/2)/(Length*w))^4)
3. 單擊“Display”按鈕，可以在對話框中看到帶有已定義參數的新曲線。
注意:當你改變“w”的值并點擊顯示按鈕時，你會看到一條不同的曲線。在關閉對話框之前，您可能需要嘗試使用不同的值。
在//命令之后的行中寫入的任何內容都會被忽略。
4. 單擊“OK”按鈕關閉“User Defined Function”對話框。
5. 在“Grating Definition”對話框中，單擊“OK”按鈕。
|
